265R

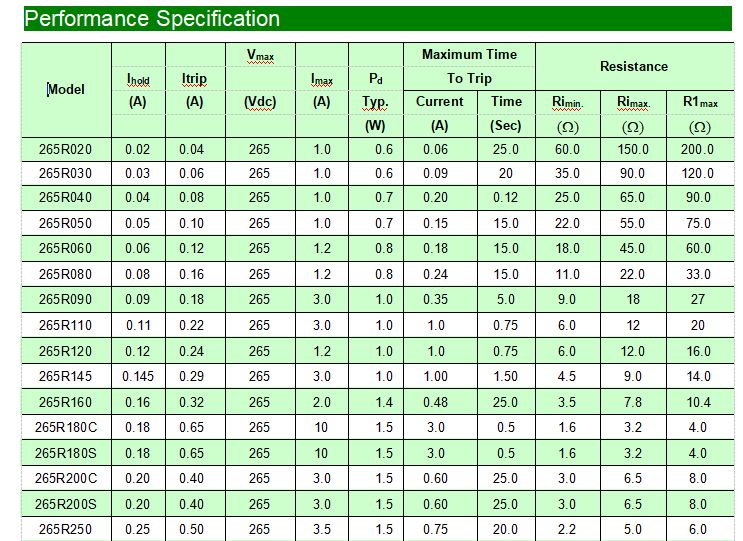

電氣特性（25°C）
型號 | 工作電壓 | 最大電流 | 保持電流 | 跳閘電流 | 消耗功率 | 最大電流跳閘時間 | 電阻範圍 | |||
Vmax | Imax | Ihold | Itrip | Pd | 電流 | 時間 | Rimin | Rimax | R1max | |
(Vdc) | (A) | (A) | (A) | (W) | (A) | (Sec) | (W) | (W) | (W) | |
265R020 | 265 | 1.0 | 0.02 | 0.04 | 0.6 | 0.06 | 25.0 | 60.0 | 150.0 | 200.0 |
265R030 | 265 | 1.0 | 0.03 | 0.06 | 0.6 | 0.09 | 20 | 35.0 | 90.0 | 120.0 |
265R040 | 265 | 1.0 | 0.04 | 0.08 | 0.7 | 0.20 | 0.12 | 25.0 | 65.0 | 90.0 |
265R050 | 265 | 1.0 | 0.05 | 0.10 | 0.7 | 0.15 | 15.0 | 22.0 | 55.0 | 75.0 |
265R060 | 265 | 1.2 | 0.06 | 0.12 | 0.8 | 0.18 | 15.0 | 18.0 | 45.0 | 60.0 |
265R080 | 265 | 1.2 | 0.08 | 0.16 | 0.8 | 0.24 | 15.0 | 11.0 | 22.0 | 33.0 |
265R120 | 265 | 1.2 | 0.12 | 0.24 | 1.0 | 1.0 | 0.75 | 6.0 | 12.0 | 16.0 |
265R145 | 265 | 3.0 | 0.145 | 0.29 | 1.0 | 1.00 | 1.50 | 4.5 | 9.0 | 14.0 |
265R160 | 265 | 2.0 | 0.16 | 0.32 | 1.4 | 0.48 | 25.0 | 3.5 | 7.8 | 10.4 |
265R180C | 265 | 10 | 0.18 | 0.65 | 1.5 | 3.0 | 0.5 | 1.6 | 3.2 | 4.0 |
265R180S | 265 | 10 | 0.18 | 0.65 | 1.5 | 3.0 | 0.5 | 1.6 | 3.2 | 4.0 |
265R200C | 265 | 3.0 | 0.20 | 0.40 | 1.5 | 0.60 | 25.0 | 3.0 | 6.5 | 8.0 |
265R200S | 265 | 3.0 | 0.20 | 0.40 | 1.5 | 0.60 | 25.0 | 3.0 | 6.5 | 8.0 |
265R250 | 265 | 3.5 | 0.25 | 0.50 | 1.5 | 0.75 | 20.0 | 2.2 | 5.0 | 6.0 |

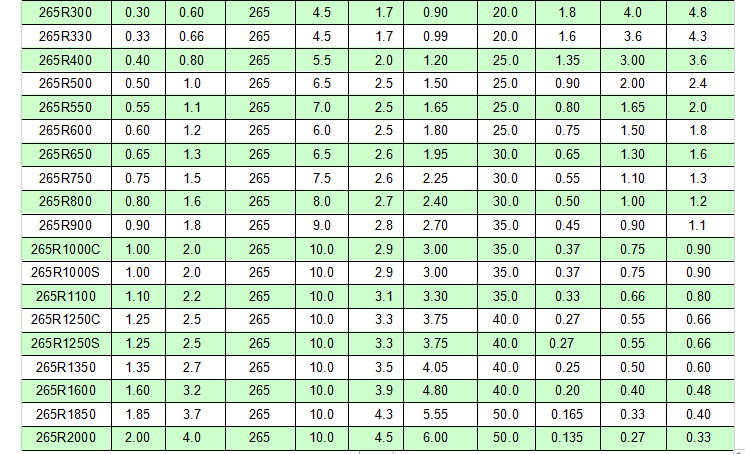

265R300 | 265 | 4.5 | 0.30 | 0.60 | 1.7 | 0.90 | 20.0 | 1.8 | 4.0 | 4.8 |
265R330 | 265 | 4.5 | 0.33 | 0.66 | 1.7 | 0.99 | 20.0 | 1.6 | 3.6 | 4.3 |
265R400 | 265 | 5.5 | 0.40 | 0.80 | 2.0 | 1.20 | 25.0 | 1.35 | 3.00 | 3.6 |
265R500 | 265 | 6.5 | 0.50 | 1.0 | 2.5 | 1.50 | 25.0 | 0.90 | 2.00 | 2.4 |
265R550 | 265 | 7.0 | 0.55 | 1.1 | 2.5 | 1.65 | 25.0 | 0.80 | 1.65 | 2.0 |
265R600 | 265 | 6.0 | 0.60 | 1.2 | 2.5 | 1.80 | 25.0 | 0.75 | 1.50 | 1.8 |
265R650 | 265 | 6.5 | 0.65 | 1.3 | 2.6 | 1.95 | 30.0 | 0.65 | 1.30 | 1.6 |
265R750 | 265 | 7.5 | 0.75 | 1.5 | 2.6 | 2.25 | 30.0 | 0.55 | 1.10 | 1.3 |
265R800 | 265 | 8.0 | 0.80 | 1.6 | 2.7 | 2.40 | 30.0 | 0.50 | 1.00 | 1.2 |
265R900 | 265 | 9.0 | 0.90 | 1.8 | 2.8 | 2.70 | 35.0 | 0.45 | 0.90 | 1.1 |
265R1000C | 265 | 10.0 | 1.00 | 2.0 | 2.9 | 3.00 | 35.0 | 0.37 | 0.75 | 0.90 |
265R1000S | 265 | 10.0 | 1.00 | 2.0 | 2.9 | 3.00 | 35.0 | 0.37 | 0.75 | 0.90 |
265R1100 | 265 | 10.0 | 1.10 | 2.2 | 3.1 | 3.30 | 35.0 | 0.33 | 0.66 | 0.80 |
265R1250C | 265 | 10.0 | 1.25 | 2.5 | 3.3 | 3.75 | 40.0 | 0.27 | 0.55 | 0.66 |
265R1250S | 265 | 10.0 | 1.25 | 2.5 | 3.3 | 3.75 | 40.0 | 0.27 | 0.55 | 0.66 |
265R1350 | 265 | 10.0 | 1.35 | 2.7 | 3.5 | 4.05 | 40.0 | 0.25 | 0.50 | 0.60 |
265R1600 | 265 | 10.0 | 1.60 | 3.2 | 3.9 | 4.80 | 40.0 | 0.20 | 0.40 | 0.48 |
265R1850 | 265 | 10.0 | 1.85 | 3.7 | 4.3 | 5.55 | 50.0 | 0.165 | 0.33 | 0.40 |
265R2000 | 265 | 10.0 | 2.00 | 4.0 | 4.5 | 6.00 | 50.0 | 0.135 | 0.27 | 0.33 |

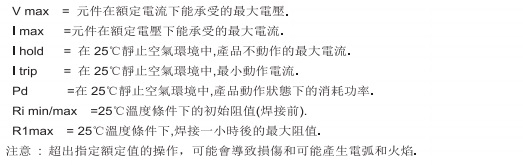

V max = 元件在額定電流下能承受的最大電壓.
I max =元件在額定電壓下能承受的最大電流.
I hold = 在25℃靜止空氣環境中,產品不動作的最大電流.
I trip = 在25℃靜止空氣環境中,最小動作電流.
Pd =在25℃靜止空氣環境中,產品動作狀態下的消耗功率.
Ri min/max =25℃溫度條件下的初始阻值(焊接前).
R1max = 25℃溫度條件下,焊接一小時後的最大阻值.
超出指定額定值的操作，可能會導致損傷和可能產生電弧和火焰.
