0402

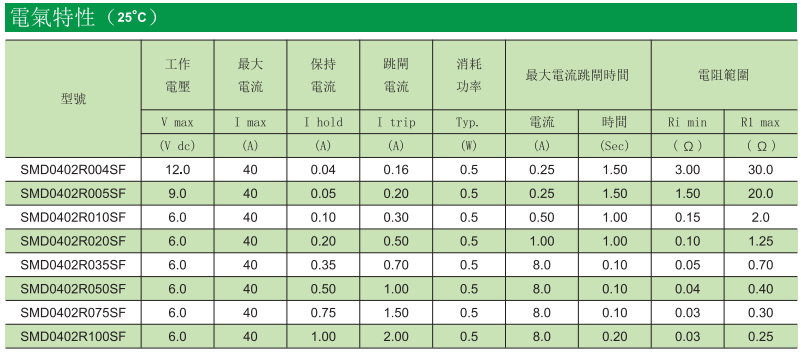

電氣特性（25℃）
型號 | 工作電壓 | 最大電流 | 保持電流 | 跳閘電流 | 消耗功率 | 最大電流跳閘時間 | 電阻範圍 | ||
Vmax | Imax | Ihold | Itrip | Pd | 電流 | 時間 | Rimin | R1max | |
(Vdc) | (A) | (A) | (A) | (W) | (A) | (Sec) | (W) | (W) | |
SMD0402R004SF | 12.0 | 40 | 0.04 | 0.16 | 0.5 | 0.25 | 1.50 | 3.00 | 30.0 |
SMD0402R005SF | 9.0 | 40 | 0.05 | 0.20 | 0.5 | 0.25 | 1.50 | 1.50 | 20.0 |
SMD0402R0075SF | 9.0 | 40 | 0.075 | 0.20 | 0.5 | 0.25 | 1.50 | 1.20 | 10.0 |
SMD0402R009SF | 6.0 | 40 | 0.09 | 0.18 | 0.5 | 0.50 | 1.00 | 0.15 | 4.0 |
SMD0402R010SF | 6.0 | 40 | 0.10 | 0.30 | 0.5 | 0.50 | 1.00 | 0.15 | 2.800 |
SMD0402R018SF | 6.0 | 40 | 0.18 | 0.48 | 0.5 | 1.00 | 1.00 | 0.12 | 2.600 |
SMD0402R020SF | 6.0 | 40 | 0.20 | 0.50 | 0.5 | 1.00 | 1.00 | 0.10 | 1.800 |

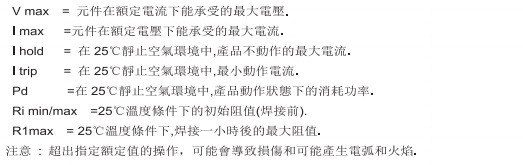

V max = 元件在額定電流下能承受的最大電壓.
I max =元件在額定電壓下能承受的最大電流.
I hold = 在25℃靜止空氣環境中,產品不動作的最大電流.
I trip = 在25℃靜止空氣環境中,最小動作電流.
Pd =在25℃靜止空氣環境中,產品動作狀態下的消耗功率.
Ri min/max =25℃溫度條件下的初始阻值(焊接前).
R1max = 25℃溫度條件下,焊接一小時後的最大阻值.
超出指定額定值的操作，可能會導致損傷和可能產生電弧和火焰.
